Verbeter de prestaties van uw zonnesysteem met RS485 en het LAN-netwerk

In een moderne zonne-installatie is een betrouwbare gegevensuitwisseling essentieel om prestaties en realtime monitoring te garanderen.

Communicatie via RS485 maakt een betrouwbare overdracht tussen de verschillende apparaten mogelijk, zelfs over lange afstanden. In combinatie met een LAN-netwerk vergemakkelijkt dit de monitoring en optimalisatie van uw energieproductie.

Door uw lokale netwerk doeltreffend te integreren, krijgt u meer controle, reageert u sneller en verhoogt u de algemene efficiëntie.

Wat is RS485-communicatie voor een zonnebatterij?

RS485-communicatie is een protocol voor gegevensoverdracht dat veel wordt gebruikt in zonne-installaties om een betrouwbare communicatie tussen de verschillende componenten te waarborgen. In tegenstelling tot eenvoudigere verbindingen werkt RS485 met differentiële signalen, waardoor het bijzonder goed bestand is tegen elektrische storingen. Het kan gegevens over lange afstanden verzenden en behoudt daarbij een uitstekende stabiliteit, zelfs in veeleisende technische omgevingen zoals fotovoltaïsche systemen.

In een zonne-installatie wordt RS485 vaak gebruikt om de batterij, de omvormer en de monitoringsystemen met elkaar te verbinden. Dankzij dit protocol kunnen meerdere apparaten op dezelfde communicatiebus worden aangesloten, wat de algemene systeemarchitectuur vereenvoudigt. Die mogelijkheid om verschillende toestellen parallel te beheren, maakt RS485 tot een ideale oplossing voor zowel residentiële als professionele installaties.

Concreet stelt RS485-communicatie het bewakingssysteem, meestal de omvormer of een slimme meter, in staat om de informatie die door de batterij wordt doorgestuurd in realtime uit te lezen. Die gegevens kunnen onder meer het laadniveau, de spanning, de temperatuur en de algemene bedrijfsstatus omvatten. De omvormer speelt vaak een centrale rol door deze informatie te verzamelen en vervolgens door te sturen naar een monitoringinterface die toegankelijk is via een LAN-netwerk of lokaal netwerk.

Deze continue communicatie maakt het mogelijk om het beheer van de geproduceerde en opgeslagen energie te optimaliseren. De gebruiker kan zo de prestaties van de installatie opvolgen, mogelijke storingen vroegtijdig opmerken en het verbruik daarop afstemmen. Dankzij RS485 wordt de zonnebatterij een volledig geïntegreerd en intelligent onderdeel van het energiesysteem.

Aansluitschema, voorbeeld van de SolarFlow 2400 AC+

Uw systeem integreren in het LAN-netwerk: gedaan met instabiele wifi

Het LAN-netwerk, of lokale netwerk, is een bekabeld netwerk waarmee meerdere apparaten binnen dezelfde ruimte met elkaar kunnen worden verbonden, bijvoorbeeld in een woning, gebouw of technische ruimte. In een zonne-installatie speelt het een belangrijke rol om een stabiele communicatie tussen de omvormer, de batterij en de monitoringtools te garanderen. In tegenstelling tot draadloze verbindingen gebruikt een LAN-netwerk Ethernetkabels, waardoor gegevens snel, continu en veilig worden verzonden.

Een van de belangrijkste voordelen van een LAN-netwerk is de betrouwbaarheid. Fotovoltaïsche systemen vereisen namelijk een nauwkeurige en constante opvolging van de prestaties. Een instabiele verbinding kan leiden tot gegevensverlies, vertraagde weergave of zelfs problemen bij het detecteren van bepaalde storingen. Door uw installatie in een lokaal netwerk te integreren, vermijdt u onderbrekingen en interferentie die vaak voorkomen bij wifi, vooral in omgevingen waar dikke muren of grote afstanden het signaal verzwakken.

Het verschil tussen een LAN-netwerk en wifi ligt dus vooral in stabiliteit en veiligheid. Wifi is weliswaar praktisch en eenvoudig te installeren, maar blijft gevoelig voor storingen, zoals andere netwerken, fysieke obstakels of een overbelast signaal. Een bekabeld lokaal netwerk garandeert daarentegen een constante verbinding, wat essentieel is voor kritieke apparatuur zoals omvormers en systemen voor energiemonitoring.

Door een LAN-netwerk te combineren met RS485-communicatie krijgt u een robuuste en performante infrastructuur. RS485 verzorgt de interne gegevensoverdracht tussen de apparaten, terwijl het LAN-netwerk ervoor zorgt dat die gegevens in realtime via een specifieke interface kunnen worden geraadpleegd. Samen vormen ze een ideale oplossing om het beheer van uw zonne-installatie te optimaliseren en dagelijks met meer gemoedsrust te werken.

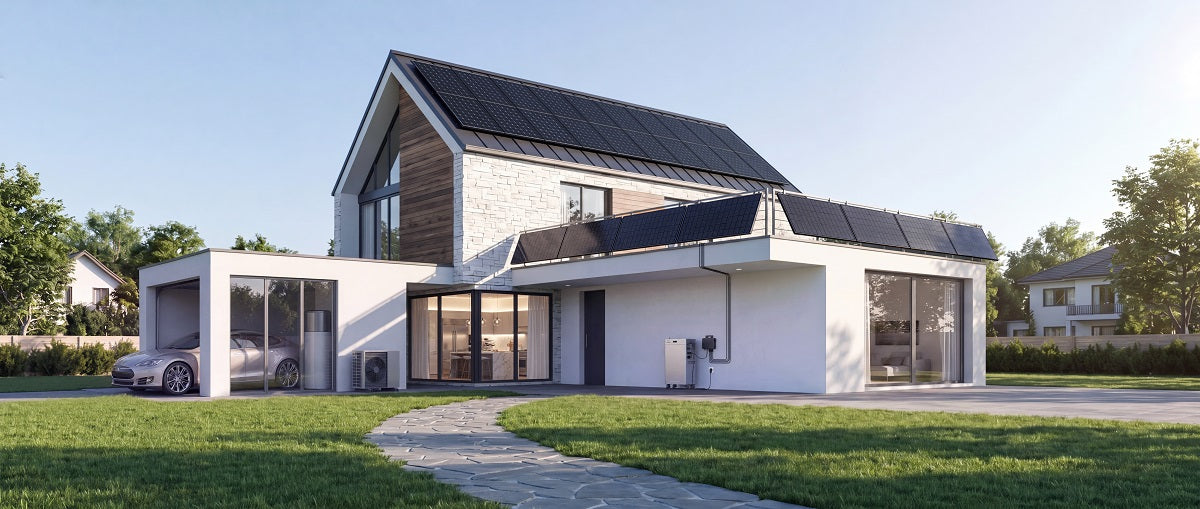

SolarFlow Mix: dubbele connectiviteit voor maximale betrouwbaarheid

Het systeem SolarFlow Mix onderscheidt zich door een moderne benadering van energiebeheer, met dubbele connectiviteit die is ontworpen om betrouwbaarheid en prestaties te maximaliseren. Het systeem is ontwikkeld voor residentiële zonne-installaties en combineert RS485-communicatie op slimme wijze met het LAN-netwerk om gegevens nauwkeurig en continu op te volgen.

Dankzij RS485 maakt de SolarFlow Mix een directe en stabiele verbinding mogelijk tussen de batterij, de omvormer en andere systeemcomponenten, zoals de Zendure Smart CT (3CT-S / 1CT-S). Deze bekabelde verbinding garandeert een betrouwbare gegevensoverdracht, zelfs over lange afstanden, en beperkt het risico op interferentie aanzienlijk. Essentiële informatie zoals laadstatus, vermogen en temperatuur wordt zo in realtime naar het beheersysteem doorgestuurd.

Daarnaast biedt de integratie in het LAN-netwerk (lokaal netwerk) een extra connectiviteitslaag. Ze maakt het voor de gebruiker eenvoudig om via een specifieke interface toegang te krijgen tot de instellingen van de installatie, vaak vanaf een computer of via een app. Deze dubbele architectuur biedt een belangrijk voordeel: zelfs bij een storing of instabiliteit van de wifi blijft het systeem optimaal functioneren dankzij de bekabelde verbindingen.

De SolarFlow Mix positioneert zich daarmee als een robuuste oplossing voor gebruikers die hun zonne-installatie willen beveiligen. Door de stabiliteit van RS485 te combineren met de snelheid van het LAN-netwerk, garandeert het systeem een vlotte communicatie tussen de apparaten en een efficiënte monitoring. Deze redundantie in verbindingsmogelijkheden helpt informatieverlies te voorkomen en zorgt voor de continuïteit die nodig is om energieproductie en -opslag te optimaliseren.

Kiezen voor een oplossing zoals de SolarFlow Mix betekent kiezen voor een intelligentere, stabielere installatie die perfect is afgestemd op de eisen van moderne energiesystemen.

Configuratiegids: uw batterij via RS485 verbinden met monitoring

Door RS485-communicatie tussen uw zonnebatterij en uw monitoringsysteem op te zetten, krijgt u een nauwkeurige en realtime opvolging van uw installatie. Deze configuratie is doorgaans gebaseerd op een bekabelde verbinding via een RJ45-poort, zoals aangegeven in de aanbevelingen van de fabrikant. Hoewel dit technisch klinkt, blijft de installatie toegankelijk wanneer u enkele belangrijke stappen volgt.

Allereerst is het belangrijk om te bepalen welke communicatiepoorten beschikbaar zijn op uw batterij en op uw omvormer of supervisiemodule. De meeste recente systemen beschikken over een specifieke poort voor RS485-communicatie, vaak in RJ45-formaat. Verbind de batterij met behulp van een geschikte Ethernetkabel, die afhankelijk van de RS485-bedrading soms specifiek kan zijn, rechtstreeks met de monitoringapparatuur.

Vervolgens moet de interne bedrading van de RJ45-connector worden gecontroleerd. In tegenstelling tot klassiek gebruik binnen een LAN-netwerk kunnen de pinnen die voor RS485 worden gebruikt verschillen. Het is daarom belangrijk om het aansluitschema van de fabrikant te volgen, zoals aangegeven in de onderstaande gebruikershandleiding voor de SolarFlow 2400 AC+, om communicatiefouten te voorkomen. Omgekeerde bedrading kan de gegevensoverdracht verhinderen.

Zodra de fysieke verbinding tot stand is gebracht, komt de softwareconfiguratie aan bod. Op de omvormer of de monitoringinterface moet doorgaans het RS485-protocol worden geactiveerd en moeten de communicatieparameters worden ingesteld: apparaatadres, transmissiesnelheid (baudrate) en het gebruikte protocol. Deze gegevens zijn noodzakelijk om de apparaten correct met elkaar te laten communiceren.

Tot slot kunt u na de configuratie met een communicatietest controleren of de gegevens correct worden doorgestuurd. Als alles naar behoren werkt, kunt u de informatie van uw batterij in realtime raadplegen via uw lokale netwerk of via een interface die met uw LAN-netwerk is verbonden.

Deze installatie garandeert een stabiele en betrouwbare communicatie, ideaal om de prestaties van uw zonnesysteem te optimaliseren en dagelijks een nauwkeurige energiemonitoring te verzekeren.

Conclusie

Door RS485-communicatie te combineren met een performant LAN-netwerk legt u de basis voor een betrouwbare, stabiele en intelligente zonne-installatie. Deze dubbele aanpak garandeert een nauwkeurige opvolging van uw batterij en beperkt de risico's van instabiele verbindingen. Door deze goede praktijken toe te passen, optimaliseert u het beheer en de prestaties van uw energiesysteem op duurzame wijze.

FAQ: RS485-communicatie

Wat is RS-485-communicatie?

RS-485-communicatie is een standaard voor gegevensoverdracht die wordt gebruikt in de industrie en in domotica. Ze maakt het mogelijk dat meerdere apparaten over lange afstand betrouwbaar met elkaar communiceren, met een goede weerstand tegen elektrische interferentie. RS-485 is bijzonder geschikt voor technische omgevingen, zoals zonne-energie, automatisering en slimme gebouwen.

Hoe communiceert u via RS485?

Om via RS-485 te communiceren, is een netwerk nodig dat bestaat uit minstens twee compatibele apparaten die met een getwist aderpaar zijn verbonden. Voor de communicatie zijn doorgaans de volgende elementen nodig:

• Een USB/RS485-converter of een ingebouwde RS485-poort,
• Een softwareprotocol (Modbus RTU is het meest gebruikelijk),
• Een identieke configuratie van de parameters (snelheid, pariteit, stopbits).

Zodra de apparaten zijn verbonden, kunnen ze bidirectioneel gegevens uitwisselen via dezelfde bus.

Waarvoor dient de RS-485-poort?

De RS-485-poort dient om industriële of technische apparatuur met elkaar te verbinden en te laten communiceren. U vindt deze poort vaak terug in:

• Energiebeheersystemen (batterijen, omvormers),
• Industriële automatisering,
• Domotica (sensoren, controllers).

Ze maakt een stabiele gegevensuitwisseling mogelijk, zelfs over lange afstanden of in omgevingen met elektrische storingen.

Wat is de maximale communicatieafstand voor het RS-485-protocol?

De theoretische maximale afstand voor RS-485-communicatie bedraagt ongeveer 1200 meter (1,2 km), op voorwaarde dat een lage transmissiesnelheid wordt gebruikt, doorgaans rond 100 kbit/s of minder, samen met een geschikte kabel, zoals een afgeschermd getwist aderpaar.

In de praktijk geldt: hoe hoger de snelheid, hoe korter de maximale afstand. Door de communicatiesnelheid te verlagen, kunt u daarentegen het bereik en de stabiliteit van het signaal optimaliseren.
